Ultra kompakte IQ-modulator Bias-controller Automatyske bias-controller
Eigenskip
• Biedet trije foaroardielen foar IQ-modulatoren Unôfhinklik fan modulaasjeformaat:
• QPSK, QAM, OFDM, SSB ferifiearre
•Plug en Play:
Gjin hânmjittige kalibraasje nedich Alles automatysk
• I, Q-earmen: kontrôle op Peak- en Null-modi Hege útstjerringsferhâlding: 50dB max1
•P-arm: kontrôle op Q+ en Q- modi Krektens: ± 2◦
• Leech profyl: 40 mm (B) × 28 mm (D) × 8 mm (H)
• Hege stabiliteit: folslein digitale ymplemintaasje Maklik te brûken:
•Hânmjittige operaasje mei mini-jumper Fleksibele OEM-operaasjes fia UART2
• Twa modi om biasspanningen te leverjen: a. Automatyske biaskontrôle b. Brûkersdefiniearre biasspanning
Oanfraach
•LiNbO3 en oare IQ-modulatoren
• QPSK, QAM, OFDM, SSB en ensfh.
• Koherinte oerdracht
Optreden

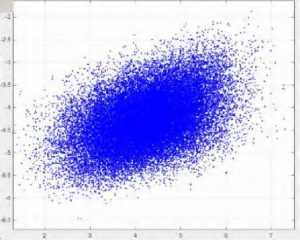

Figuer 1. Stjerrebyld (sûnder controller)
Figuer 2. QPSK-konstellaasje (mei controller

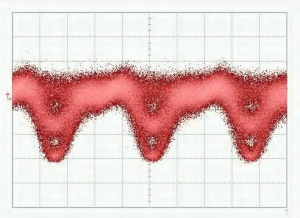

Figuer 3. QPSK-Eye-patroan
Figuer 5. 16-QAM-konstellaasjepatroan
Figuer 4. QPSK-spektrum
Figuer 6. 16-QAM-spektrum
Spesifikaasjes
| Parameter | Min. | Typ | Maks | Ienheid |
| Kontrôleprestaasjes | ||||
| I, Q-armen wurde kontroleare opNul (Minimum) ofPiek (Maksimum) punt | ||||
| Utstjerringsferhâlding | MER1 | 50 | dB | |
| P-arm wurdt kontroleare opQ+(rjochts kwadratuur) ofQ-( links kwadratuur) punt | ||||
| Krektens by Quad | −2 | +2 | graad2 | |
| Stabilisaasjetiid | 15 | 20 | 25 | s |
| Elektrysk | ||||
| Positive spanning | +14.5 | +15 | +15.5 | V |
| Positive krêftstroom | 20 | 30 | mA | |
| Negative stroomspanning | -15.5 | -15 | -14.5 | V |
| Negative krêftstroom | 8 | 15 | mA | |
| Utfierspanningsberik | -14.5 | +14.5 | V | |
| Dither-amplitude | 1%Vπ | V | ||
| Optysk | ||||
| Ynfier optyske krêft3 | -30 | -8 | dBm | |
| Ynfiergolflingte | 1100 | 1650 | nm | |
1. MER ferwiist nei Modulator Extinction Ratio. De berikte extinction ratio is typysk de extinction ratio fan 'e modulator dy't oanjûn is yn it modulator datasheet.
2. Tink derom dat it optyske ynfierfermogen net oerienkomt mei it optyske fermogen op it selektearre biaspunt. It ferwiist nei it maksimale optyske fermogen dat de modulator nei de controller kin eksportearje as de biasspanning farieart fan −Vπ oant +Vπ.
Brûkersynterface
Figuer 5. Gearstalling
| Groep | Operaasje | Ferklearring |
| Weromsette | Jumper ynfoegje en nei 1 sekonde derút lûke | De controller weromsette |
| Krêft | Stromboarne foar bias-controller | V- ferbynt de negative elektrode fan 'e stroomfoarsjenning |
| V+ ferbynt de positive elektrode fan 'e stroomfoarsjenning | ||
| Middelste poarte ferbynt mei de grûnelektrode | ||
| Poal1 | PLRI: Ynfoegje of lûk de jumper út | gjin jumper: Nulmodus; mei jumper: Peakmodus |
| PLRQ: Ynfoegje of lûk de jumper út | gjin jumper: Nulmodus; mei jumper: Peakmodus | |
| PLRP: Ynfoegje of lûk de jumper út | gjin jumper: Q+ modus; mei jumper: Q- modus | |
| LED | Konstant oan | Wurkje ûnder stabile steat |
| Oan-út of út-oan elke 0.2s | Gegevens ferwurkje en sykje nei kontrôlepunt | |
| Oan-út of út-oan elke 1 sekonden | De optyske ynfierkrêft is te swak | |
| Oan-út of út-oan elke 3 sekonden | De optyske ynfierkrêft is te sterk | |
| PD2 | Ferbine mei de fotodiode | PD-poarte ferbynt de katode fan 'e fotodiode |
| De GND-poarte ferbynt de anode fan 'e fotodiode | ||
| Bias-spanningen | In, Ip: Biasspanning foar I-earm | Ip: Positive kant; Yn: Negative kant of grûn |
| Qn, Qp: Biasspanning foar Q-earm | Qp: Positive kant; Qn: Negative kant of grûn | |
| Pn, Pp: Biasspanning foar P-earm | Pp: Positive kant; Pn: Negative kant of grûn | |
| UART | Betsjinje de controller fia UART | 3.3: 3.3V referinsjespanning |
| GND: Grûn | ||
| RX: Untfangst fan controller | ||
| TX: Oerdracht fan controller |
1 Poal hinget ôf fan it RF-sinjaal fan it systeem. As der gjin RF-sinjaal yn it systeem is, moat de poal posityf wêze. As it RF-sinjaal in amplitude grutter hat as in bepaald nivo, sil de poal feroarje fan posityf nei negatyf. Op dit stuit sille it nulpunt en it peakpunt mei-inoar wikselje. It Q+ punt en it Q- punt sille ek mei-inoar wikselje. De poalskeakel stelt de brûker yn steat om de poal te feroarjen.
direkt sûnder operaasjepunten te feroarjen.
2Der kin mar ien kar makke wurde tusken it brûken fan in kontrôlerfotodiode of it brûken fan in modulatorfotodiode. It wurdt oanrikkemandearre om in kontrôlerfotodiode te brûken foar laboratoariumeksperiminten om twa redenen. Earst hat de kontrôlerfotodiode garandearre kwaliteiten. Twadder is it makliker om de ynfierljochtintensiteit oan te passen. As jo de ynterne fotodiode fan 'e modulator brûke, soargje der dan foar dat de útfierstroom fan 'e fotodiode strikt evenredich is mei it ynfierfermogen.
Rofea Optoelectronics biedt in produktline fan kommersjele elektro-optyske modulators, fazemodulators, yntensiteitsmodulators, fotodetektors, laserljochtboarnen, DFB-lasers, optyske fersterkers, EDFA, SLD-laser, QPSK-modulaasje, pulslaser, ljochtdetektor, balansearre fotodetektor, laserdriver, glêstriedoptyske fersterker, optyske krêftmeter, breedbânlaser, ôfstimmbere laser, optyske detektor, laserdiodedriver, glêstriedfersterker. Wy leverje ek in protte spesifike modulators foar oanpassing, lykas 1*4 array-fazemodulators, ultra-lege Vpi, en ultra-hege ekstinsjeferhâldingsmodulators, dy't benammen brûkt wurde yn universiteiten en ynstituten.
Hoopje dat ús produkten nuttich sille wêze foar jo en jo ûndersyk.
