Rof Electro-optic modulator 1550nm LiNbO3 Intensity Modulator 50G

Koarte beskriuwing:

De LiNbO3-yntensiteitsmodulator wurdt in protte brûkt yn optysk kommunikaasjesysteem mei hege snelheid, lasersensing en ROF-systemen fanwegen goed elektro-optyske prestaasjes. De R-AM-searje basearre op MZ push-pull-struktuer en X-cut-ûntwerp, hat stabile fysike en gemyske skaaimerken, dy't kinne wurde tapast sawol yn laboratoariumeksperiminten as yn yndustriële systemen.

Stjoer e-mail nei ús DOWNLOAD

Produkt Detail

Rofea Optoelectronics biedt produkten foar optyske en fotonika Elektro-optyske modulators

Produkt Tags

Eigenskip

* Leech ynfoegje ferlies
* Hege bânbreedte
* Lege heale golfspanning
* Oanpassingsopsje

Elektro-optyske modulator Elektro-optyske modulator LiNbO3-yntensiteitsmodulator MZM-modulator Mach-Zehnder-modulator LiNbO3-modulator Lithium niobate modulator

Oanfraach

⚫ ROF systemen
⚫ Kwantumkaaiferdieling
⚫ Laser-sensingsystemen
⚫ Side-bandmodulaasje

Rof-AM Series	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Operating golflingte	780nm	850nm	1064nm	1310 nm	1550 nm
Bânbreedte	10 GHz	10 GHz	10/20GHz	2,5 GHz	50GHz	10 GHz	20GHz	40GHz
Insertion Loss	＜5dB	＜5dB	＜5 db	＜5 db	＜4db
Útstjerren ratio @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	＜3 V	＜3 V	＜4 V	<3.5V	＜6V	<5V
V_Π@Bias	＜3.5V	＜3.5V	＜5 V	<5V	<8V	<7V

Bestelle ynformaasje

Rof

XXG

Type: AM --- Yntensiteitsmodulator

Golflingte: 07 --- 780 nm
08 --- 850 nm

10 --- 1060 nm

13 --- 1310 nm

15 --- 1550 nm

Bânbreedte: 10GHz

20GHz

40GHz

50GHz

Monitor PD:PD---Mei PD
00 --- Gjin PD

In-Out Fiber type: PP---PM/PM

Optyske ferbining: FA---FC/APC

FP---FC/PC

SP --- Oanpassing

R-AM-15-50G

Golflingte 1550nm 50GHz Yntensiteit modulator

Parameter				Symboal		Min	Typ	Max	Ienheid
Optyske parameters
Operating golflingte				l		1530	1550	1565	nm
Insertion ferlies				IL			4	5	dB
Optical werom ferlies				ORL				-45	dB
Skeakelje útstjerren ratio @DC				ER@DC		20	23	45	dB
Dynamyske útstjerren ratio				DER			13		dB
Optyske fiber	Ynfierhaven					Panda PM Fujikura SM
	útfier haven					Panda PM Fujikura SM
Optical Fiber ynterface						FC / PC, FC / APC Of brûker te spesifisearje
Elektryske parameters
Operating bânbreedte(-3dB)					S₂₁	35	40		GHz
Halfgolfspanning Vpi		RF			@50KHz		5	6	V
		Bias			@Bias		7	8	V
Elektryske weromferlies					S₁₁		-12	-10	dB
Ynfierimpedânsje			RF		Z_RF	50			W
			Bias		Z_BIAS	1M			W
Elektryske ynterface						V(f)

Limyt Betingsten

Parameter	Symboal	Ienheid	Min	Typ	Max
Input optyske macht	P_{yn, max}	dBm			20
Input RF macht		dBm			28
bias spanning	Vbias	V	-15		15
Operating temperatuer	Top	℃	-10		60
Storage temperatuer	Tst	℃	-40		85
Feuchte	RH	%	5		90

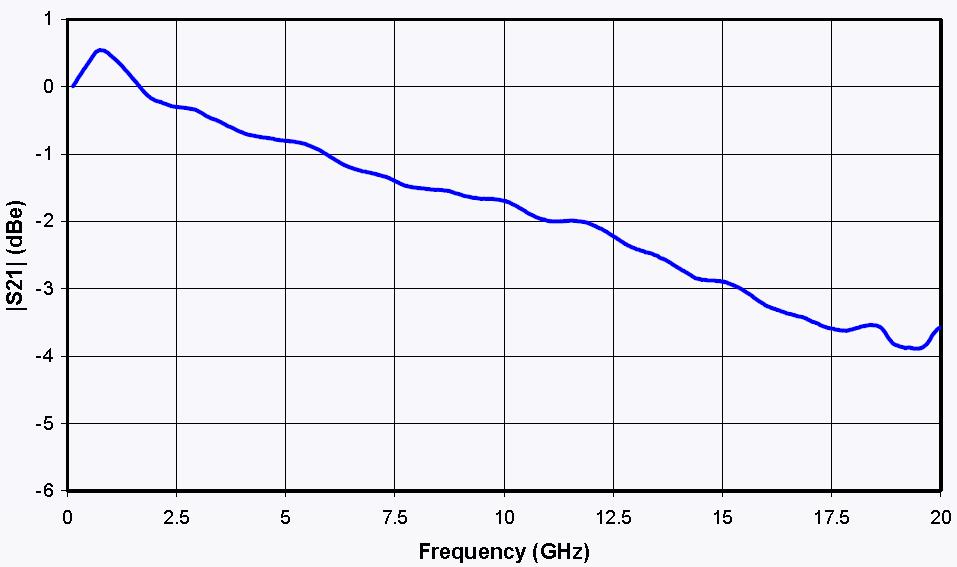

S21 Curve

&S11 Kromme

S21 & s11 bochten

Meganyske diagram

HAVEN	Symboal	Noat
Yn	Optyske ynfier haven	PM Fiber (125μm/250μm)
Út	Optyske útfier haven	PM en SMF opsje
RF	RF ynfier haven	SMA(f)
Bias	Bias kontrôle haven	1,2 Bias, 34-N/C
